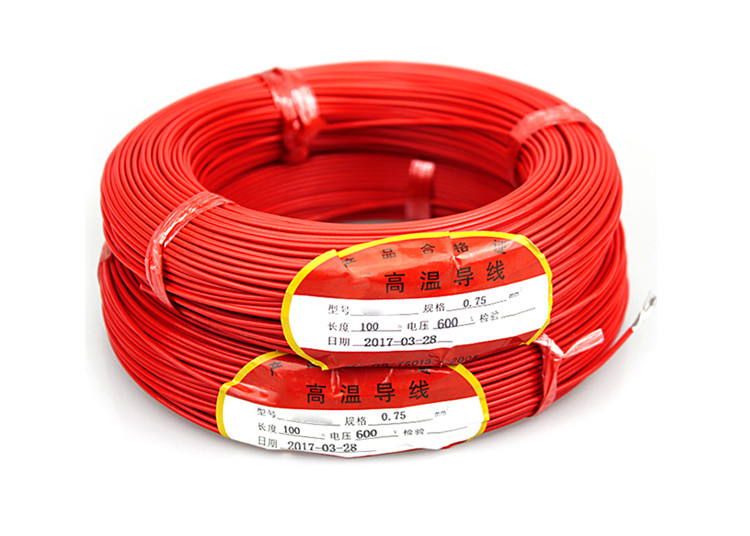

50 và 100 mét trên mỗi cuộn Dây cuộn dây chịu nhiệt độ cuộn cho máy dò vòng lặp

50 và 100 mét trên mỗi cuộn Dây cuộn dây chịu nhiệt độ cuộn cho máy dò vòng lặp

Cáp dò vòng là gì?

Được sử dụng trong thiết bị giám sát phương tiện để phát hiện các chuyển động giao thông thông qua việc tạo ra vòng lặp cảm ứng với tần số

tín hiệu chảy trong cáp và các bộ phận kim loại của xe.Các loại cáp này được thiết kế để lắp đặt trong một rãnh được cắt thành

đường vận chuyển.

Tính năng cáp cuộn dây vòng lặp:

Chịu nhiệt độ cao - sử dụng nhiệt độ làm việc lên đến 250 ° C.

Khả năng chịu nhiệt độ thấp - độ bền cơ học tốt;Độ giãn dài 5% ngay cả ở nhiệt độ xuống -196 ° C.

Chống ăn mòn - trơ với hầu hết các hóa chất và dung môi, chịu được axit và bazơ mạnh, nước và nhiều loại khác nhau

dung môi hữu cơ.

Chịu thời tiết - tuổi thọ cao nhất trong các loại nhựa.

Bôi trơn cao - hệ số ma sát thấp nhất trong các vật liệu rắn.

Không kết dính - là sức căng bề mặt nhỏ nhất trong các vật liệu rắn và không dính vào bất kỳ chất nào.

Không độc hại - trơ về mặt sinh lý, cấy ghép lâu dài vào mạch máu nhân tạo và các cơ quan mà không có phản ứng bất lợi.

MẸO CÀI ĐẶT

1. Máy dò nên được lắp đặt trong vỏ chống thấm càng gần đường vòng càng tốt.

2. Vòng lặp và bộ nạp phải được làm từ dây đồng cách điện với diện tích mặt cắt ngang tối thiểu là 1,5mm².

Bộ nạp phải được xoắn với ít nhất 20 vòng mỗi mét.Các mối nối trong dây không được khuyến khích và phải được

hàn và làm không thấm nước.Các khớp bị lỗi có thể dẫn đến hoạt động không chính xác của máy dò.Bộ cấp liệu có thể

Nhận nhiễu điện nên sử dụng cáp có màn chắn, với màn hình được nối đất tại máy dò.

3. Vòng lặp phải có hình vuông hoặc hình chữ nhật với khoảng cách tối thiểu là 1 mét giữa các cạnh đối diện.

Thông thường 3 vòng dây được sử dụng trong vòng lặp.Các vòng lớn có chu vi lớn hơn 10 mét nên sử dụng 2

các vòng quay nhỏ có chu vi dưới 6 mét nên sử dụng 4 lượt.Khi hai vòng lặp được sử dụng gần nhau

khoảng cách gần nhau, nên sử dụng 3 lượt trong một và 4 lượt khác để ngăn chặn nói chuyện chéo.

4. Cross-talk là một thuật ngữ được sử dụng để mô tả sự giao thoa giữa hai vòng lặp liền kề.Để tránh thao tác sai

của máy dò, các vòng lặp phải cách nhau ít nhất 2 mét và ở các cài đặt tần số khác nhau.

5. Đối với việc lắp đặt bộ dò mạch vòng một kênh, các khe phải được cắt trên đường bằng dụng cụ cắt khối xây.Cắt 45o

nên được làm ngang các góc để tránh làm hỏng dây ở các góc.Khe phải rộng khoảng 4mm

và sâu 30mm đến 50mm.Hãy nhớ mở rộng khe từ một trong các góc sang bên đường để phù hợp với

người trung chuyển.

6. Kết quả tốt nhất nhận được khi sử dụng một đoạn dây dài không có mối nối.Điều này có thể đạt được bằng cách chạy

dây từ máy dò đến vòng lặp, xung quanh vòng lặp trong 3 vòng và sau đó trở lại máy dò.Phần trung chuyển của

dây sau đó được xoắn.Hãy nhớ rằng xoắn bộ nạp sẽ rút ngắn chiều dài của nó, để đảm bảo dây nạp đủ dài

đã sử dụng.

7. Sau khi vòng lặp và dây nạp đã được đặt vào rãnh, rãnh được lấp đầy bằng hợp chất epoxy hoặc chất độn bitum.

CÁC BƯỚC CÀI ĐẶT

• Cắt một khe.
• Làm sạch và làm khô khe.
• Đặt trong dây dò vòng cảm ứng.
• Niêm phong vết cưa.
• Kết nối dây với cáp đầu vào.
• Kết nối cáp với dải đầu cuối trong tủ.
• Đảm bảo dây nịt kết nối dải đầu cuối với thiết bị điện tử.
