| Nguồn gốc | Thâm Quyến, Trung Quốc. |
| Hàng hiệu | SINOMATIC |
| Chứng nhận | CE/ ISO |
| Số mô hình | DZ-SF-2035 |
Mô tả sản phẩm

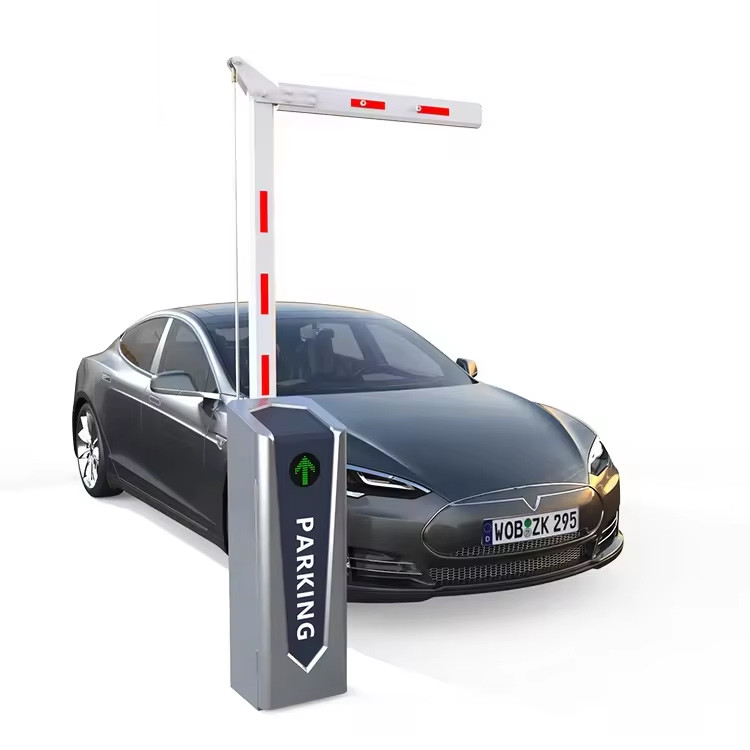

Cổng servo motor thế hệ thứ 2 này áp dụng thiết kế tích hợp và sản xuất khuôn với công nghệ hàng đầu quốc tế, cấu trúc nhỏ gọn, độ chính xác cao, tính nhất quán cao và tiêu chuẩn hóa,và sử dụng hệ thống truyền tải máy giảm nhiệt hành tinh, hiệu quả cao, tuổi thọ dài, không rò rỉ dầu, không chặn, tiếng ồn thấp, động cơ áp dụng 24V vĩnh viễn nam châm đất hiếm đồng bộ servo động cơ, kích thước nhỏ, tiêu thụ năng lượng thấp, mô-men xoắn lớn,điều chỉnh tốc độ rộng, không có nhiệt, thâm nhập nhỏ, giới hạn chính xác, vv, sử dụng bộ xử lý tín hiệu kỹ thuật số (DSP) Là lõi điều khiển, nó có thể nhận ra các thuật toán phức tạp hơn, nhận ra mạng và trí thông minh,(IPM) mạch ổ tích hợp nội bộ có thể phát hiện lỗi và hiển thị mã lỗi để nhanh chóng giải quyết các vấn đề lỗi. Thiết kế liên kết ba thanh của lõi máy làm cho tăng nhanh và giảm ổn định. Sử dụng các ứng dụng sạc năng lượng mặt trời, nó phù hợp cho các dịp không người lái như đường sắt, đường hỏa,trạm dầu, đường hầm mỏ, vv, mà không cần điện, và hoàn toàn nhận ra tự động điều khiển hoạt động.
Chức năng
1. tốc độ hoạt động có thể được điều chỉnh.
2. chậm lại và chậm lại có thể được điều chỉnh.
3. góc giới hạn có thể được điều chỉnh.
4. hướng trái và phải có thể được nhanh chóng trao đổi.
5. cánh tay rào cản có thể được vận hành bằng tay trong trường hợp mất điện.
6. 418 mã học tần số điều khiển từ xa chống sao chép.
7Chức năng đầu vào tín hiệu I/O cảm biến pin quang hồng ngoại.
8. Loop detector và radar I / O tín hiệu chống va chạm tín hiệu đầu vào chức năng.
9. lên, xuống và dừng I / O tín hiệu đầu vào chức năng.
10. Tính toán (hạm đội) chức năng.
11Chức năng đầu ra tín hiệu I/O ánh sáng LED.
12Chức năng đầu ra tín hiệu I/O của đèn giao thông.
13.Up và xuống vị trí, thông thường mở và thông thường đóng chức năng đầu ra tín hiệu.
14.RS485 chức năng đầu ra truyền thông.
15- Chậm chức năng thả tay.
16- Chức năng tự động đảo ngược cánh tay.
17Chức năng nâng tự động khi tắt điện (yêu cầu mô-đun lưu trữ điện bổ sung).
18.I / O cổng một khóa chu kỳ lên và xuống chức năng.
19. Loop phát hiện bình thường mở và bình thường đóng chức năng.
20Một chiếc xe đi qua mỗi tín hiệu để ngăn chặn chức năng trốn phí.
21Chức năng báo động chống va chạm (yêu cầu báo động và cảm biến bổ sung).
22Chức năng đầu vào tín hiệu liên kết lửa.
23Cổng I/O đóng chức năng đầu vào tín hiệu.
24Chức năng đầu vào pin lưu trữ.24V.
Các thông số sản phẩm
| Kích thước tủ | 340*340*1047 ((mm) | 340*340*1047 ((mm) |
| Nhiệt độ hoạt động | -35°C~+65°C | -35°C~+65°C |
| Cung cấp điện | AC110V/220V; DC24V | AC110V/220V; DC24V |
| Tốc độ mở/khép | 0.9Sec-8Sec (được điều chỉnh) | 0.6Sec-6Sec ((được điều chỉnh) |
| Năng lượng định giá | 200W | 400W |
| Phương pháp lái xe | Động cơ phụ trợ | Động cơ phụ trợ |
| Độ ẩm | ≤ 90% | ≤ 90% |
| Khoảng cách điều khiển từ xa | ≤ 100m ((mở, thời tiết nắng) | ≤ 100m ((mở, thời tiết nắng) |
| Mức độ bảo vệ | IP54 | IP54 |
| Tốc độ không tải động cơ | 3000r/min | 3000r/min |
| Chiều dài cao nhất | 3m-6m | 2.5m |
Hướng dẫn thay đổi hướng cánh tay
Servo động cơ có thể thay đổi hướng cánh tay trái hoặc phải, 6 bước quy trình.
Bước đầu tiên:Lấy mặt trái ban đầu của khung bàn điều khiển điện tử và lắp đặt bên phải;
Bước 2: Tháo vít ổ cắm tam giác M8X20 cố định động cơ và nâng động cơ ra;
Bước 3: Tháo vít cố định trên chân đỡ (xem hình 1)
Bước 4: Sử dụng các ốc vít M14X150 để kéo chân máy ra (như thể hiện trong hình 2);
Bước 5: Lắp đặt khung khoan được lấy ra từ bên trái gốc sang bên phải hoặc bên phải gốc sang bên trái;
Bước 6: Lắp đặt trở lại các trường hợp, cố định M8X20 vít ổ cắm sáu góc, và các trao đổi trái và phải được hoàn thành, không cần phải điều chỉnh các thiết lập khác.
