Tự động Barrier Cổng
>
|
|
| Nguồn gốc | Thâm Quyến, Trung Quốc. |
| Hàng hiệu | SINOMATIC |
| Chứng nhận | CE/ ISO |
| Số mô hình | BG-KZ201 |
Mô tả

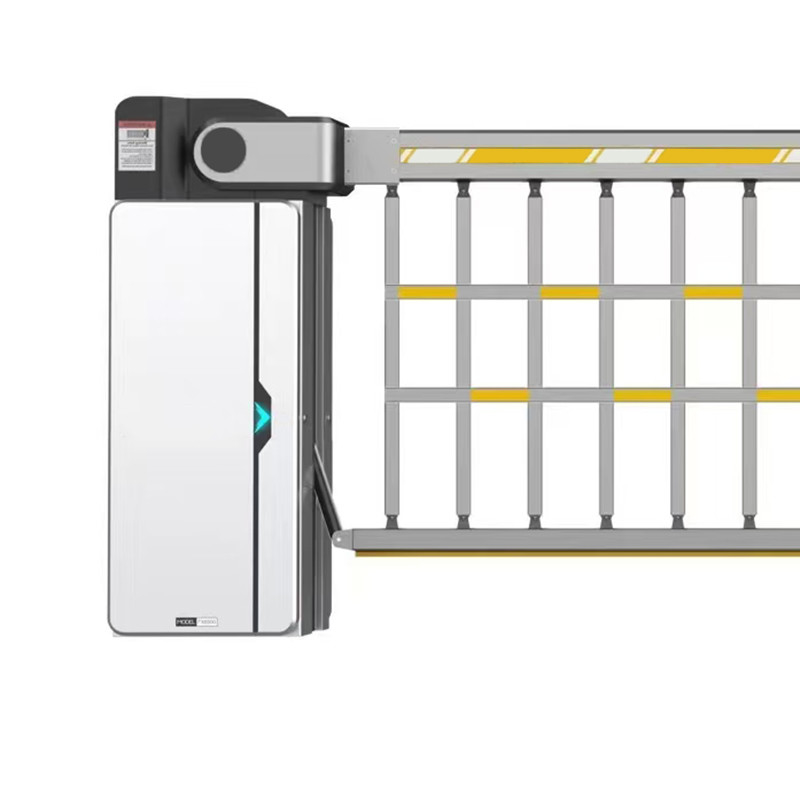

Sản phẩm bao gồm bốn bộ phận: Nhà chứa, cơ chế truyền tải, đơn vị điều khiển và boom.Nó được sử dụng trong các kịch bản ứng dụng cho quản lý truy cập xe trong khu dân cư, bất động sản thương mại, doanh nghiệp và các tổ chức.
Các đặc điểm chính của sản phẩm
* Động cơ truyền động, với cơ chế truyền thanh kết nối, mùa xuân cân bằng, hoạt động ổn định và đáng tin cậy, tuổi thọ động cơ lên đến hơn 2,5 triệu lần, tuổi thọ mùa xuân 400.000 lần.
* Toàn bộ loạt được cung cấp tiêu chuẩn với một chức năng rebound khi gặp trở ngại, sẽ tự động rebound khi boom bị cản trở trong quá trình hạ cánh.
* Hỗ trợ radar bên ngoài, cuộn dây, chức năng chống va chạm hồng ngoại, đầu ra nguồn điện DC 12V tích hợp, có thể được sử dụng cho nguồn cung cấp năng lượng radar bên ngoài.
* Hỗ trợ giao tiếp RS485 hoặc kết nối song song RS485
Các thông số môi trường làm việc:
Kích thước nhà: 530*487*1400mm
Loại động cơ: BLDC Motor
Sức mạnh động cơ: 180W
Tổng chiều dài: 6m (bao gồm nhà)
Chiều dài hữu ích của cây đàn: ≤ 5,47m
Thời gian mở/khép: 4s~9s
Điện áp hoạt động: DC24V
Nhiệt độ làm việc: -35 °C ~ + 80 °C
Điện áp đầu vào nguồn điện chuyển đổi: AC200~240V
Điện áp đầu vào bộ điều khiển: DC24V ± 10% 7.5A
Độ ẩm tương đối: 30% đến 80% (không có ngưng tụ)
Khoảng cách điều khiển từ xa: ≥ 30 mét
Mức độ cách nhiệt: F
Mức độ bảo vệ: IP54
Chức năng và đặc điểm
1Cấu trúc nắm tay
Chuỗi truyền thanh kết nối có sức mạnh hoạt động tốt hơn, sự ổn định và độ tin cậy
2. Turbine xoáy thanh và cấu trúc bánh răng
Thiết lập chức năng tự khóa tắt điện để ngăn chặn hiệu quả các cánh quạt rơi vào xe
3. Cấu trúc bánh xe hành tinh
Thiết kế tiêu chuẩn, với công suất động cơ lớn hơn và ổn định hơn
4. Bảng tam giác giới hạn cơ học
Tốc độ điều chỉnh để tăng và giảm trơn tru hơn
5. Động cơ truyền động, với cơ chế truyền thanh kết nối, mùa xuân cân bằng, hoạt động ổn định và đáng tin cậy, tuổi thọ động cơ lên đến hơn 2,5 triệu lần, tuổi thọ mùa xuân 400.000 lần.
6. Toàn bộ loạt đi kèm tiêu chuẩn với một chức năng rebound khi gặp trở ngại, mà sẽ tự động rebound khi boom bị cản trở trong quá trình hạ cánh.
7. Hỗ trợ radar bên ngoài, cuộn dây, chức năng chống va chạm hồng ngoại, tích hợp đầu ra nguồn điện DC 12V, có thể được sử dụng cho nguồn cung cấp năng lượng radar bên ngoài.
8. Hỗ trợ liên lạc RS485 hoặc kết nối song song RS485
Các thông số sản phẩm
| Kích thước nhà | 530*487*1400mm |
| Loại động cơ | Động cơ BLDC |
| Năng lượng động cơ | 180W |
| Tổng chiều dài | 6m (bao gồm nhà ở) |
| Chiều dài hữu ích của boom | ≤ 5,47m |
| Thời gian mở/khép cửa | 4s~9s |
| Điện áp hoạt động | DC24V |
| Nhiệt độ hoạt động | -35°C~+80°C |
| Mức độ cách nhiệt | F |
| Mức độ bảo vệ | IP54 |
Đề nghị xét xử
Hướng dẫn lắp ráp cột
1Trước khi rời khỏi nhà máy, các chuyển động đã được điều chỉnh để các vị trí đóng.
2Tháo nắp khung và mở cả hai cánh cửa.
3Cài đặt 6 bàn phím tròn đầu phẳng 8 * 8 * 28 tại 6 khe cắm khóa ở cả hai đầu của trục chính của phong trào.
4. Lắp đặt tay cầm G501 từ cả hai đầu của trục. Chú ý: Khi sắp xếp đường chìa khóa, hãy đảm bảo rằng tay cầm đều.
5. Lắp đặt dây kéo đàn hồi D10 và ổ cắm sáu góc đầu vít M10 * 45 vào lỗ của cả hai đầu của cột.
6. Đặt cột phanh trên không G501 vào giữa hai cột và sắp xếp bốn lỗ vít.
7. Lắp đặt 4 external hexagonal bolts M10 * 75 tại 4 lỗ thẳng hàng, và chèn ủi đàn hồi D10 ở đầu kia và thắt chặt với nốt nắp M10.
8. Xoay bánh xe tay của chuyển động ở "E" để làm cho tay cầm phanh quay sang vị trí ngang.
9Lắp đặt trục pivot G501, tay cầm pivot G501 và đầu pivot G501 và kết nối đầu nối điều chỉnh thanh phanh với chỗ kết nối trên khung xe.Và thắt chặt tay áo vít thắt chặt của các kết nối điều chỉnh.
10Kết nối điện và gỡ lỗi trên bộ điều khiển.
